产品介绍

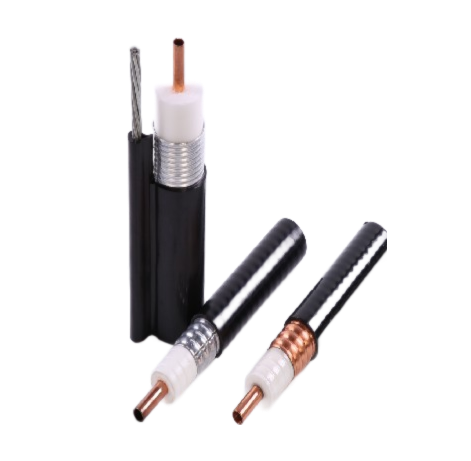

该系列电缆主要适用于地面移动通讯及无线电通讯天馈线、地面基站用天线跳线、机房用馈线及天线连接线、军用收、发信台数据信息连接线、无线电广播系统、地面微波通讯、电子发射系统,作为通讯、广播电视、雷达等电子设备中作为射频连接馈线。
产品特点
该系列产品具有频率高、衰减小、驻波低、易于弯曲、不易受潮等特点。
技术参数
HCAHY-50-5(1/4''S);HCAHY(Z)-50-7(3/8''S);HRCAY(Z)-50-9(1/2''S);HCAAY(Z)-50-12(1/2'');HCTAY(Z)-50-16;HCTAY(Z)-50-22(7/8'');HHTAY(Z)-50-32(1-1/4'');HHTAY(Z)-50-42(1-5/8'');HHTAY(Z)-50-52(2-1/4'')产品技术参数
该系列产品具有具有频率高、衰减小、驻波低、易于弯曲、不易受潮等特点,并通过国家电线电缆质量检验检测中心及ECM认证。
牌号(mm²)
导体构造
(No./mm±0.008)
绞合外径
(mm)
绝缘材料
绝缘厚度
绝缘外径
(mm±0.15)
护套材料
护套厚度
线缆外径
(mm±0.2)
Avg.
Min.
1×2.5
49/0.25
2.02
XLPO
0.7
0.53
3.60
0.8
0.58
5.4
1×4
56/0.283
2.46
3.90
5.6
1×6
84/0.283
3.02
4.60
6.4
1×10
142/0.283
4.00
5.80
7.8
1×16
228/0.283
5.00
7.00
0.9
0.67
9.3
电气性能
标称截面(mm²)
最大导体电阻20℃(Ω/km)
最小绝缘电阻20℃(MΩ·km)
最小绝缘电阻90℃(MΩ·km)
7.98
579
0.579
5.09
3.39
499
0.499
1.95
419
0.419
1.24
339
0.339

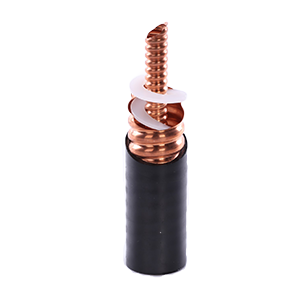

该系列电缆主要用作广播电视发射机,卫星地面站、雷达等系统的馈线。
该系列产品具有传输功率大、电压驻波比低、传输损耗低等特点。
SD-50-16-3;SD-50-22-3;SDY-50-40-3;SDY-50-80-3;SDY-50-7-3;SDY-50-9-3;SDY-50-15-3;SDY-50-17-3;SDY-50-23-3;SDY-50-37-3;SDY-50-52-3产品技术参数
